Three.js零基础入门学习笔记四：使用GUI工具绘制图形界面

  • 原创
  • 作者：程序员三丰
  • 发布时间：2025-11-11 21:29
  • 标签： Javascript three.js
  • 浏览量：22
本文介绍如何使用GUI绘制图形界面，借助该图形界面可以更方便调整物体参数并实时看到效果，类似在浏览器的控制台调试CSS样式一样。

Three.js 文档：https://threejs.org/

哔哩哔哩配套视频学习教程地址：https://www.bilibili.com/video/BV1HPYQz7Ed2?spm_id_from=333.788.videopod.episodes&vd_source=628c735d0423e2bd1153ac15c47d3d87

GUI介绍

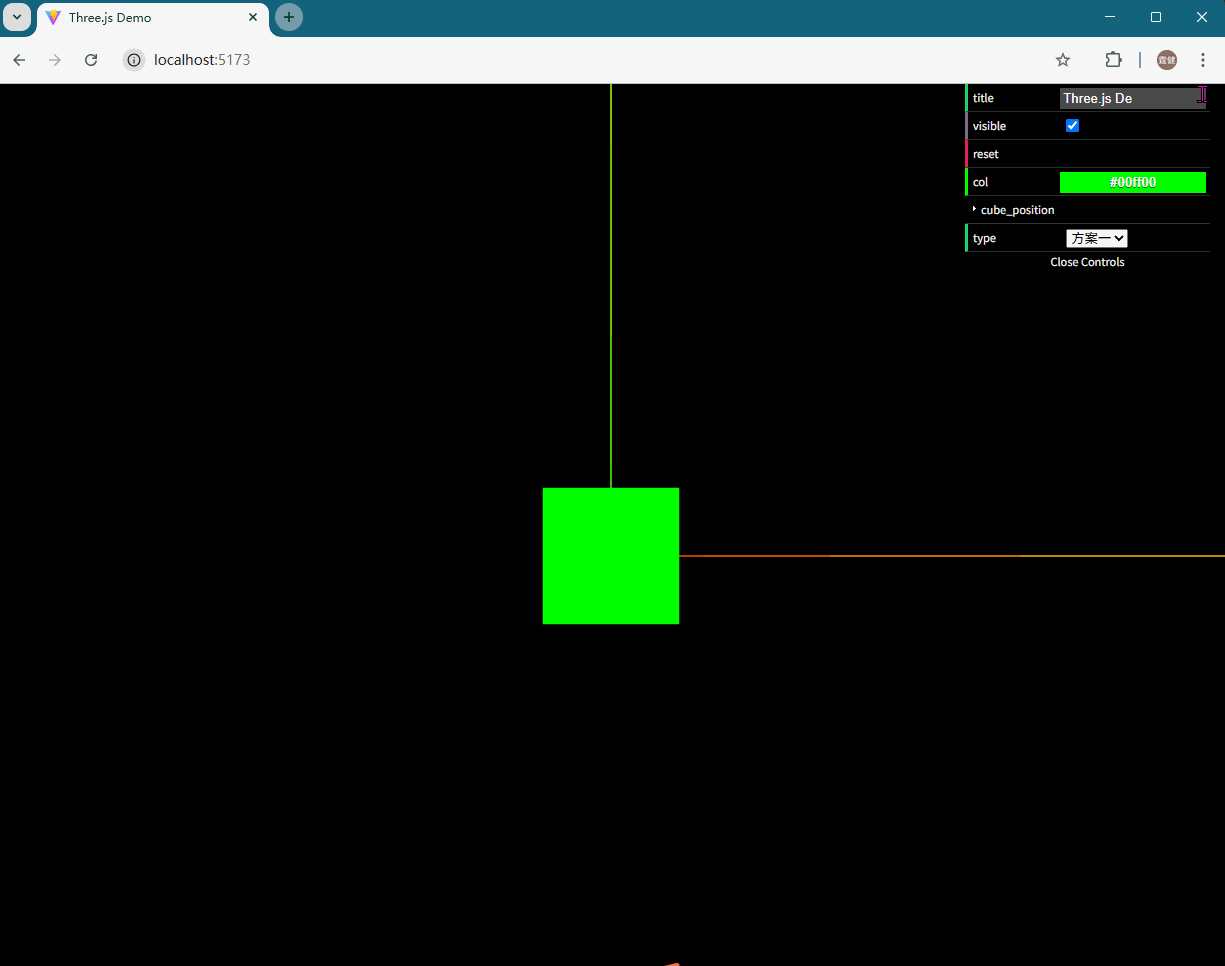

GUI 顾名思义就是图形用户界面，具体就是通过编程的方式在画布界面上出现图形界面，通过该界面可视化调整物体参数，达到预期效果后，记录图形界面参数值，然后把这些参数值写到代码中。具体效果请看下面的动图（右上角就是GUI）：

其实就和浏览器网页开发中调整CSS样式一样，打开浏览器控制台的元素标签页，定位元素后就可以在控制台调整其CSS样式属性值，达到效果后再把控制台调整好的CSS复制或手动写到代码文件中。

注意：Threejs本身没有GUI库，需要借助第三方库 dat.gui 来实现。

下载使用

下载 dat.gui

NPM地址：https://www.npmjs.com/package/dat.gui

API文档地址：https://github.com/dataarts/dat.gui/blob/HEAD/API.md

在项目根目录下执行下面的命令进行安装 dat.gui：

npm install --save dat.gui

引入 dat.gui

在 main.js 中文件开头引入 dat.gui：

#file src/main.js

import './style.css'
import * as THREE from 'three'
import { OrbitControls } from 'three/addons/controls/OrbitControls.js'
// 引入 dat.gui
import * as dat from 'dat.gui'

创建 GUI 对象

在 main.js 增加一个名称为 createGUI() 的方法在其中来编写 GUI 相关代码：

#file src/main.js

// 创建 GUI 工具
function createGUI() {
    // 创建 GUI 对象
    const gui = new dat.GUI()
}

// …… 为了更好的阅读，此处省略更多代码，文末会提供完整示例代码

// 创建 GUI
createGUI()

// 渲染循环
renderLoop()

注意：调用createGUI()的位置必须是在GUI控制对象创建之后，渲染循环函数之前。下文中的实践代码都在该方法中实现。

常用方法

下面介绍几个常用的添加控制器的重要方法，如果需要了解更过阅读API文档：https://github.com/dataarts/dat.gui/blob/HEAD/API.md

gui.add() 方法

该方法向图形用户界面添加一个新的控制器。所创建控制器的类型根据控制对象[属性]的初始值推断得出。

注意：颜色属性，需要单独使用 addColor() 方法来添加。

语法如下：

gui.add(object, property, [min], [max], [step]) ⇒ Controller

参数说明：

  • 参数1 object：是要控制的对象，可以是DOM对象，JS对象，或者3D物体对象。
  • 参数2 property：是要控制的对象的某个属性，GUI工具会这个属性的值的类型在图形用户界面中渲染成不同的控制器（输入元素），然后通过改变这些元素的值从而调整这个属性的值。常用有如下几种形式：
    • 属性值为字符串时，创建的控制器渲染为输入框；
    • 属性值为布尔值时，创建的控制器渲染为一个单选框，具体操作就是勾选或取消勾选；
    • 属性值为函数或方法时，创建控制器渲染为按钮。
    • 属性值为数字时，结合后面3个参数，创建控制器渲染为数字滑动选择器 slider 外加一个输入框，参数3 min 限定允许滑动或输入的最小值，参数4 max 限定允许的滑动或输入的最大值，参数5 step 则为 slider 的滑动步长。
  • 参数3：将该参数值设置为对象，创建控制器渲染为选择下拉框，对象的键名渲染为下拉菜单的选项名，对象的值为下拉菜单的值，第1个参数为初始值会初始化下拉框的默认选中项。

gui.addColor() 方法

该方法可以添加一个颜色选择控制器到图形界面。语法如下：

gui.addColor(object, property) ⇒ Controller

参数说明：

  • 参数1 object：是要控制的对象，可以是DOM对象，JS对象，或者3D物体对象。
  • 参数2 property：是要控制的对象的某个颜色属性。

addFolder() 方法

该方法创建一个新的子文件夹图形用户界面实例，可以在该实例下继续添加控制器。

通俗讲，就是说在GUI图形界面上创建了一个分组，在分组下可以继续添加控制对象。语法如下：

gui.addFolder(name) ⇒ dat.gui.GUI

参数说明：

  • 注意：name 不可重复。

实践应用

以下示例代码都是在main.js 中的 createGUI() 的方法中来编写的。每个示例代码块只展示与本示例相关的代码，本文最后章节会提供完整的代码。

添加输入框

示例1：添加一个输入框控制器，来控制 document 对象的标题属性title。

function createGUI() {
  const gui = new dat.GUI()
  gui.add(document, 'title')
}

添加单选框

示例2：添加一个单选框控制器，来控制立方体对象 cube 对象的显示控制属性visible，从而控制立方体的显示与隐藏。

function createGUI() {
  const gui = new dat.GUI()
  gui.add(cube, 'visible')
}

添加按钮

示例3：添加一个按钮控制器，来调用控制轨道控制器回归初始角度的方法 reset()。

function createGUI() {
  const gui = new dat.GUI()
  gui.add(controls, 'reset')
}

添加数字滑动选择器

示例4：添加一个数字滑动控制器，来控制立方体对象 cube 对象的 x 轴坐标的位置属性position.x，从而控制立方体在 x 轴上的位置。

function createGUI() {
  const gui = new dat.GUI()
  gui.add(cube.position, 'x', 0, 5, 0.1)
}

添加下拉框

示例5：添加一个下拉选择框控制器，通过监听下拉框选中值的变化，从而通过代码实现对 cube 对象的位置坐标进行控制。

function createGUI() {
  const gui = new dat.GUI()
  gui.add({ type: '1' }, 'type', { 方案一: '1', 方案二: '2' }).onChange((val) => {
    switch (val) {
      case '1':
        cube.position.set(0, 0, 0)
        break
      case '2':
        cube.position.set(1, 1, 1)
        break
    }
  })
}

添加颜色选择器

示例6：添加一个颜色选择控制器，来控制 cube 对象的颜色。

注意：由于 Threejs 中对 cube 颜色的处理相对复杂，还要兼容不同格式的颜色值，所以处理上与上面示例稍有不同。

function createGUI() {
  const gui = new dat.GUI()
  // 借助一个中间色值储存对象变量
  const colorObj = {
    col: '#' + cube.material.color.getHexString(),
  }
  // GUI控制上面创建的中间对象变量
  gui.addColor(colorObj, 'col').onChange((val) => {
    // 通过颜色控制器的事件，及时获取颜色控制器的选择值的变化，并转化处理色值的格式，然后更新立方体的颜色属性
    cube.material.color = new THREE.Color(val)
  })
}

创建分组

示例7：添加一个分组控制器，然后在该分组下添加分别控制立方体 cube 在各个坐标轴的位置。

分组的意义就是，根据某个规则把多个控制器放到一起，更容易使用。

function createGUI() {
  const gui = new dat.GUI()
  const cubePoiFolder = gui.addFolder('cube_position')
  cubePoiFolder.add(cube.position, 'x', 0, 5, 0.1)
  cubePoiFolder.add(cube.position, 'y', 0, 5, 0.1)
  cubePoiFolder.add(cube.position, 'z', 0, 5, 0.1)
}

综合代码

下面为综合示例代码：

import './style.css'
import * as THREE from 'three'
import { OrbitControls } from 'three/addons/controls/OrbitControls.js'
import * as dat from 'dat.gui'

// 场景，摄像机，渲染器
let scene, camera, render
// 轨道控制器
let controls
// 立方体
let cube

// 初始化三要素
function init() {
    // 1. 创建场景对象
    scene = new THREE.Scene()

    // 2. 创建摄像机
    camera = new THREE.PerspectiveCamera(75, window.innerWidth / window.innerHeight, 0.1, 1000)
    // 移动摄像机 z 轴 5 个单位（默认摄像机和物体的坐标轴的都在原点）
    camera.position.z = 5

    // 3. 创建渲染器
    render = new THREE.WebGLRenderer({
        antialias: true, // 开启抗锯齿 - 优化
    })
    render.setSize(window.innerWidth, window.innerHeight) // 设置画布大小
    document.body.append(render.domElement)
}

/**
 * 绘制立方体步骤：
 * 1. 创建图形，宽高深为 1 单位
 * 2. 创建材质，颜色为绿色 0x00ff00
 * 3. 创建网格物体对象，传入图形和材质
 * 4. 把物体对象添加到场景
 * 注意：
 * 1. 默认物体中心与坐标轴重合，所以摄像机需要位移才能看到物体，也就是摄像机需要拉远一些才能看到物体
 * 2. 渲染器需要调用 render 才能渲染画面（等待物体添加到场景后，再调用）
 */
function createCube() {
    // 1. 创建图形，宽深高为 1 单位（立体缓冲几何体）
    const geometry = new THREE.BoxGeometry(1, 1, 1)
    // 2. 创建材质，颜色为绿色 0x00ff00 （网格基础材质 - 线面纯颜色描绘表面）
    const material = new THREE.MeshBasicMaterial({ color: 0x00ff00 })
    // 3. 创建网格物体对象，传入图形和材质（网格物体对象）
    cube = new THREE.Mesh(geometry, material)
    // 4. 把物体加入到场景中
    scene.add(cube)
}

/**
 * 轨道控制器：
 * 使摄像机围绕目标进行轨道运动
 * 作用：右键拖动，左键旋转，滚轮拉进，拉远摄像机
 * 使用：
 * 1. 单独引入 OrbitControls 轨道控制器构造函数
 * 2. 创建轨道控制器
 * 3. 在 渲染循环中更新场景渲染
 */
function createControls() {
    controls = new OrbitControls(camera, render.domElement)

    // 启用阻尼
    controls.enableDamping = true

    /*

    // 自动微淘目标旋转旋转
    controls.autoRotate = false
    controls.autoRotateSpeed = 5

    // 垂直角度范围的控制（0  上面，Math.PI 下面）
    controls.maxPolarAngle = Math.PI
    controls.minPolarAngle = 0
    // 水平角度方位的控制，以下配置不能看到正面
    controls.maxAzimuthAngle = 1.5 * Math.PI
    controls.minAzimuthAngle = 0.5 * Math.PI

    // 摄像机移动范围控制（拉进、拉远）
    controls.minDistance = 2
    controls.maxDistance = 10

    */
}

/**
 * 渲染循环
 */
function renderLoop() {
    render.render(scene, camera)

    // 手动 JS 代码更新过摄像机信息，必须调用轨道控制器 update 方法
    controls.update()

    // cube.rotation.x += 0.01

    // 根据当前计算机浏览器刷新帧率（默认 60 次/秒），不断递归调用此函数渲染最新的画面状态
    // 好处：当前页面切换到后台，暂停递归
    requestAnimationFrame(renderLoop)
}

function createHelper() {
    /**
     * 用于简单模拟3个坐标轴的对象.
     * 红色代表 X 轴. 绿色代表 Y 轴. 蓝色代表 Z 轴.
     */
    const axesHelper = new THREE.AxesHelper(5)
    scene.add(axesHelper)
}

/**
 * 优化 - 适配场景大小
 * 目标：浏览器窗口，尺寸改变时，画布自适应
 * 步骤：
 * 1. 创建适配函数，监听浏览器 resize 事件
 * 2. 调整渲染器画布宽高，摄像机宽高比和更新视椎体空间
 */
function resizeRender() {
    window.addEventListener('resize', () => {
        render.setSize(window.innerWidth, window.innerHeight)
        camera.aspect = window.innerWidth / window.innerHeight
        camera.updateProjectionMatrix()
    })
}

/**
 * 移动立方体
 * 使用：所有物体继承自 Object3D 类
 * 1. 位移 position 属性
 * 2. 旋转 rotation 属性
 * 3. 缩放 scale 属性
 */
function moveCube() {
    // cube.position.x = 2
    // cube.position.set(2, 0, 0)
    // 旋转属性值为 Eular 角对象（弧度制），在轴正方形来看物体，默认是绕着轴进行逆时针旋转
    // cube.rotation.x = Math.PI / 4
    //cube.rotation.set(Math.PI / 4, 0, 0)
    //cube.scale.set(1, 1, 2)
}

// 创建 GUI 工具
function createGUI() {
    // 创建 GUI 对象
    const gui = new dat.GUI()

    // 添加具体控制对象
    // 示例1：添加控制 document 对象的标题属性 （属性值为字符串时，图形界面渲染为输入框）
    gui.add(document, 'title')
    // 示例2：添加控制立方体显示与隐藏（属性值为布尔值时，图形界面渲染为多选框）
    gui.add(cube, 'visible')
    // 示例2：添加控制轨道控制器回归初始角度（属性值为函数或方法时，图形界面渲染为按钮）
    gui.add(controls, 'reset')

    // 示例3：控制立方体的颜色
    const colorObj = {
        col: '#' + cube.material.color.getHexString(),
    }
    gui.addColor(colorObj, 'col').onChange((val) => {
        cube.material.color = new THREE.Color(val)
    })

    // 示例4：添加GUI分组 - 控制立方体的位移
    const cubePoiFolder = gui.addFolder('cube_position')
    cubePoiFolder.add(cube.position, 'x', 0, 5, 0.1)
    cubePoiFolder.add(cube.position, 'y', 0, 5, 0.1)
    cubePoiFolder.add(cube.position, 'z', 0, 5, 0.1)

    // 示例4：添加下拉菜单
    gui.add({ type: '1' }, 'type', { 方案一: '1', 方案二: '2' }).onChange((val) => {
        switch (val) {
            case '1':
                cube.position.set(0, 0, 0)
                break
            case '2':
                cube.position.set(1, 1, 1)
                break
        }
    })
}

// 初始化三要素
init()

// 轨道控制器
createControls()

// 坐标轴
createHelper()

// 视频浏览器视口
resizeRender()

// 创建立方体
createCube()
// 变换立方体
moveCube()

// 添加GUI
createGUI()

// 渲染循环
renderLoop()

尾语

至此本文结束了，希望有助于您！

声明：本文为原创文章，51blog.xyz和作者拥有版权，如需转载，请注明来源于51blog.xyz并保留原文链接：https://www.51blog.xyz/article/96.html
